　　達人多軸鉆床：數控多軸鉆床及攻絲組合機床QK6623*36，三工位一體，打24孔、攻12孔，一次裝夾完成。

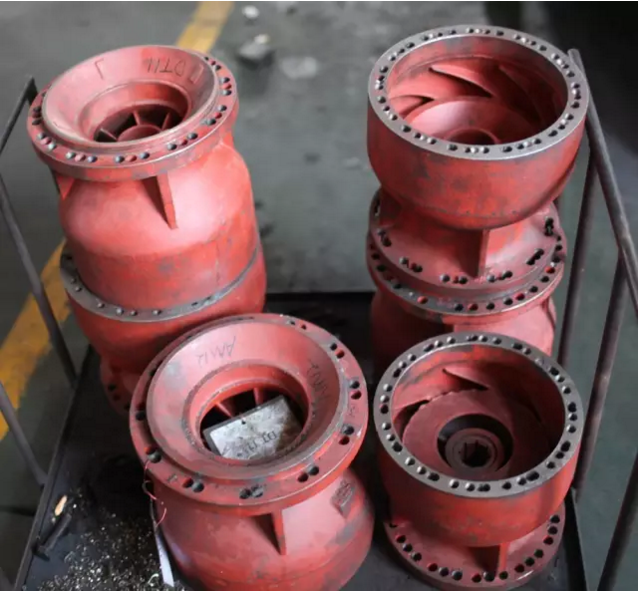

農業泵外殼

　　加工要求

　　1.孔徑： Φ14mm；Φ11 mm，攻絲UNC1/2-13；

　　2.孔深：一邊15mm通孔，另一端30mm，攻絲深度20mm；

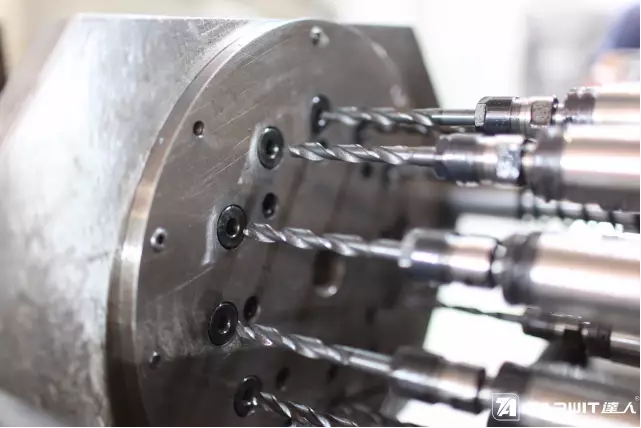

　　3.孔數分布：泵兩端面打12個孔，孔均勻分布；其中一端面在打孔基礎上攻絲

　　4.打孔24孔，攻絲12孔，一次裝夾完成；

　　5.工件材質：鑄鐵；工件外形尺寸：直徑200-300mm，高度280mm-320mm；更多鉆床保養知識，上www.darenjc.com

　　設計方案

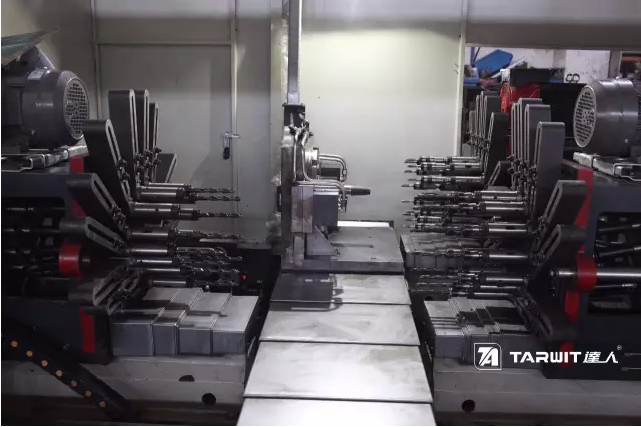

　　1.在原雙頭鉆孔攻絲機基礎上，新增一工位，即三工位；

　　2.工件兩端同時分別打12孔，并通過移動工作臺滑動將工件自動移至攻絲工位，重復定位精度達到±0.005；

  　3.自動排屑系統；

　　4.全封閉防護罩，保障操作者人身安全及車間環境；

　　5.采用高品質絲桿，經久耐用；

　　6.自動潤滑系統，延長導軌使用壽命；

　　7.伺服電機驅動進給，進給力均勻、穩定；

　　更多多孔零部件打孔攻絲設計方案，點擊www.darenjc.com

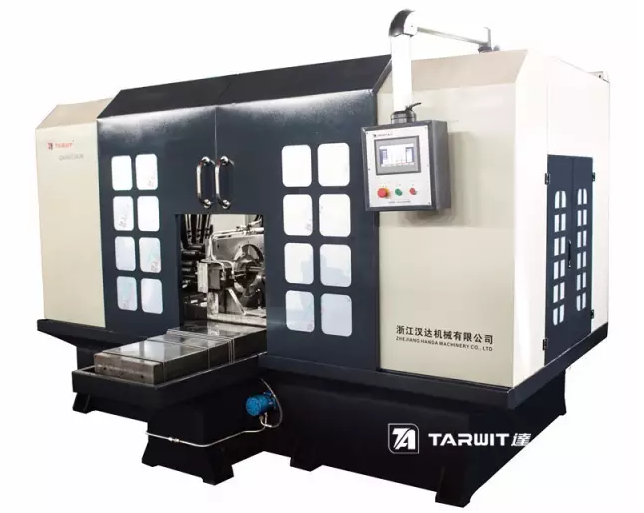

　　設計機型：QK6623*36

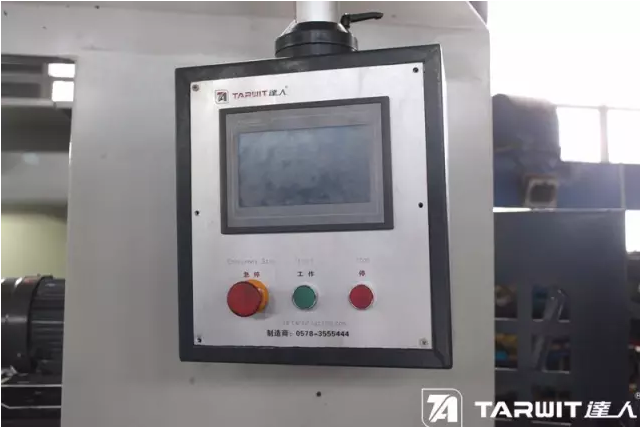

一鍵操作，簡單易學

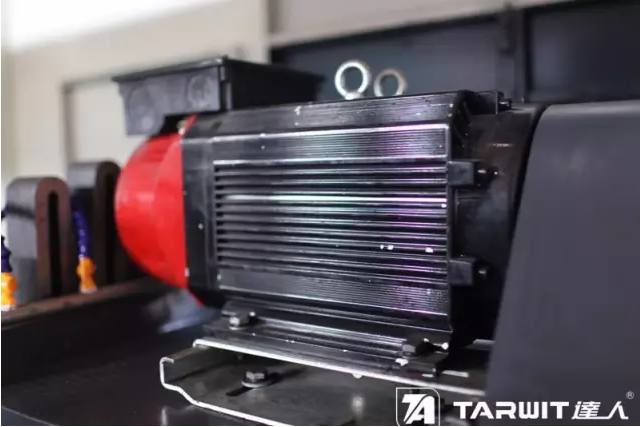

伺服驅動

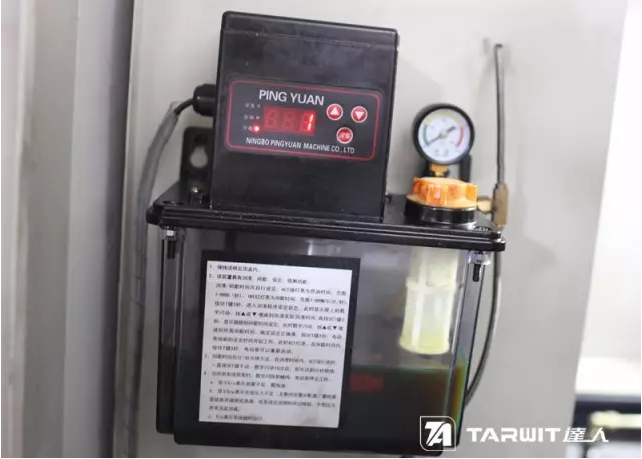

自動加油

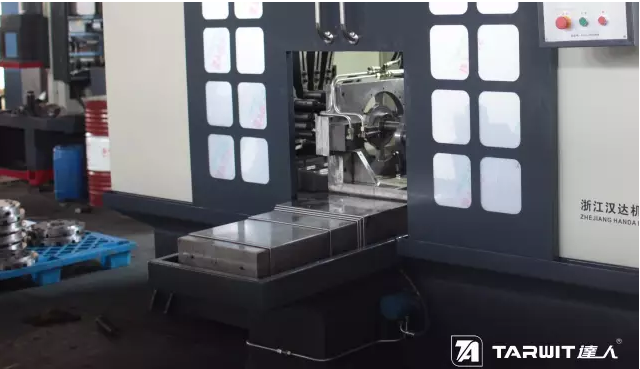

自由移動工作滑臺
